今日は最も簡単な言葉を使って丸ナットの取り付け方法についてお話します。

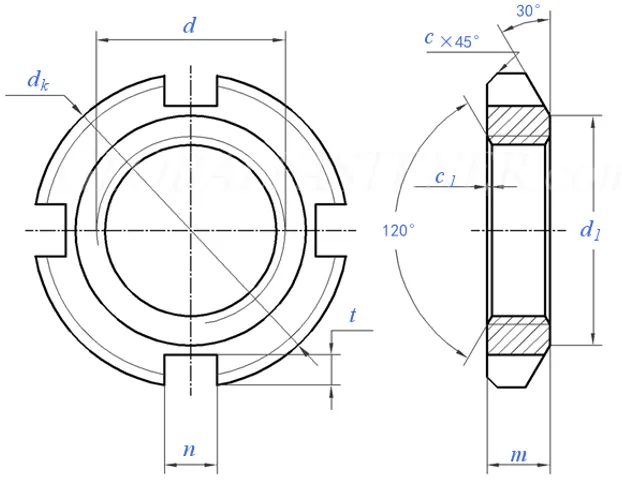

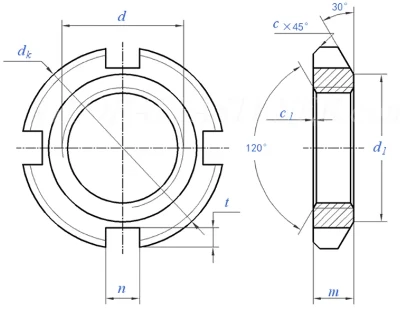

丸ナット、GB/T812に準拠した丸ナットを下図に示します。片側には30度の比較的大きな面取りがあり、主に部品の軸方向の固定に使用されます。では、この丸ナットを実際に取り付けたとき、どちら側が圧縮部に近いのでしょうか？

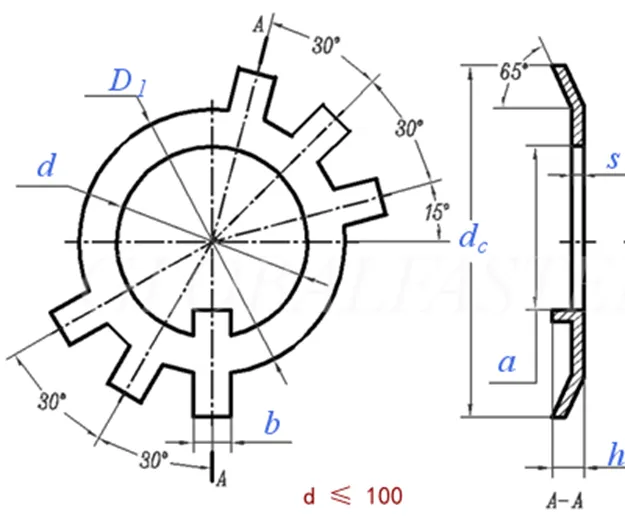

一般的に丸ナットを使用する場合は、緩み止めの為に止め座金を併用します。ストップワッシャーも種類が豊富です。国家規格GB/T858に準拠したストップワッシャーを下図に示します。ご覧のとおり、ワッシャーには多くのツメがあり、傾斜角度も 65 度あります。また、上図の標準比較図D1サイズと丸ナットのd1サイズを確認すると同じであることが分かります。

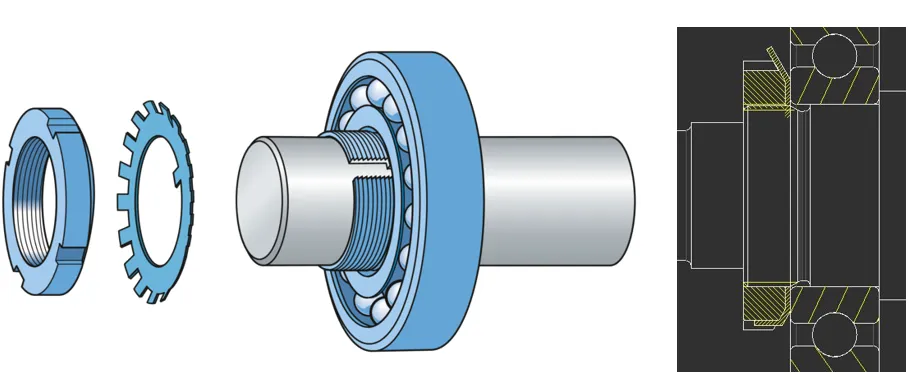

あなたはその糸口を見つけたと信じています。ちなみに、この止めワッシャーは丸ナットの30度の大きな面取りが施されている面を使います。したがって、併用すると面取りの大きい面が圧縮部側になります。以下の図に示すように。
緩み止めワッシャーを使用しない場合もあります。たとえば、二重丸ナットを使用して緩みを防止することができます。緩み止めの要件がない場合は、丸ナットを 1 つだけ使用して締めることもあります。-ということは、設置方向はそれほど重要ではないということでしょうか？一般に、考慮すべき要素が 2 つあります。一つは、丸ナットの面取りが大きい側の規格には垂直度の規定があるが、反対側には垂直度の規定がないこと。もう1つは、上の写真のベアリング部品の場合、一般にベアリングに近い部分の直径をベアリングの内輪以下に保つのが最善であるため、大きな面取りのある側をプレス部品に向けるのが良いことです。この点に関して考慮事項や制限がなければ、何をしても構いません。(来源:iMechanics機械)
