加工製品の特徴
材料：高純度石英ガラス（SiO₂ 含有量 99.99% 以上）-

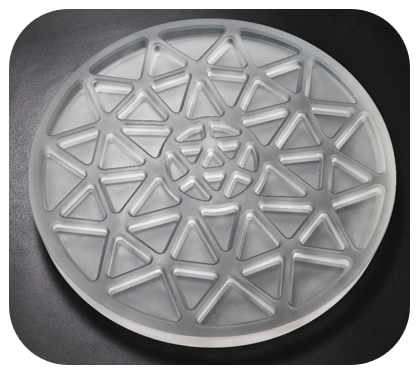

プロセス：キャビティ面取り研削（直径408mm×厚さ20.5mm）
精度要件:輪郭0.02mm以下、粗さRa0.8μm以下
業界の課題と問題点⌌
A.石英ガラスの加工特性
脆性が高く、刃先崩壊不良率が30%を超える
凹面非球面加工は輪郭歪みが生じやすい
従来の砥石による研削では、表面下に微小亀裂が発生しやすい-
B.従来のソリューションの欠陥
効率が低い:単体の加工には72時間以上かかります
精度の欠如:輪郭変動は0.03mmに達します
表面の損傷:粗さ制御はRa1.2μmまで
ビシェンソリューション: 超音波グリーン加工システム
装置：5 軸リンク超音波ミリングセンター（統合されたオンライン光学検出）
プロセス：20kHz 高周波超音波補助研削（クーラント温度制御 ±1 度）
品質管理:-処理変形のリアルタイム補正、精度の 40% 向上
測定されたパフォーマンスのブレークスルー

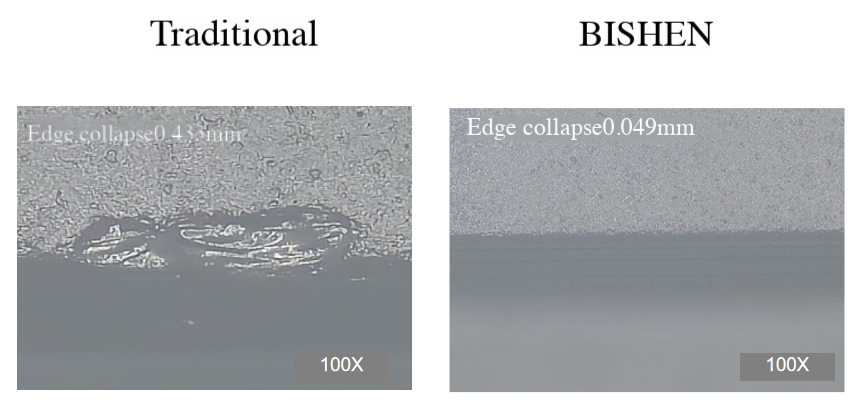

エッジ崩壊制御:欠陥体積は0.433mmから0.049mmに減少（88.7%減少）
表面品質:粗さRa0.58μm（業界標準より27.5％向上）
輪郭精度:0.015mmまで安定
