銅は、その優れた電気伝導性と熱伝導性、耐食性、展性により、製造業界で非常に人気のある材料です。 CNC 金属加工の大手サプライヤーとして、当社は銅の加工に関して豊富な経験があり、高品質の結果を達成するために必要な独自の考慮事項を理解しています。このブログ投稿では、銅を CNC 金属加工する際に考慮すべき重要な要素について説明します。
材料の選択
CNC 加工プロジェクトの最初のステップは、適切な材料を選択することです。銅に関しては、いくつかの異なるグレードがあり、それぞれに独自の特性があります。 CNC 加工で使用される最も一般的な銅のグレードには、C11000 (電解タフピッチ銅)、C12200 (リン化銅)、および C26000 (カートリッジ真鍮) があります。
- C11000: 導電性が高く、成形性に優れているため、最も広く使用されている銅のグレードです。配線、バスバー、電気コネクタなどの電気用途でよく使用されます。
- C12200: このグレードの銅には少量のリンが含まれており、耐食性とはんだ付け性が向上します。パイプや継手などの配管用途によく使用されます。
- C26000: カートリッジ真鍮とも呼ばれるこの合金には、70% の銅と 30% の亜鉛が含まれています。優れた強度、延性、機械加工性を備えており、自動車部品、ファスナー、装飾品などの幅広い用途に人気があります。

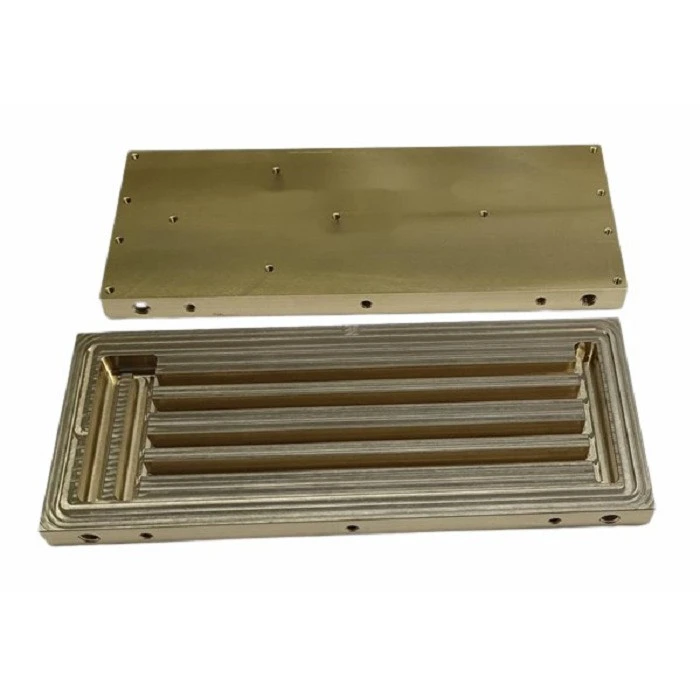

CNC 加工プロジェクト用の銅グレードを選択するときは、導電性、耐食性、機械的特性など、アプリケーションの特定の要件を考慮することが重要です。真鍮と銅の CNC 加工に関する詳細情報は、当社の Web サイトでご覧いただけます。真鍮と銅のCNC加工。
ツーリング
銅を CNC 加工する場合、工具の選択は非常に重要です。銅は比較的柔らかい素材なので、適切な工具を使用すれば簡単に加工できます。ただし、加工硬化が起こりやすいため、材料の機械加工が困難になり、工具の摩耗につながる可能性があります。
- 工具材質: 高速度鋼 (HSS) と超硬は、銅の CNC 加工に最も一般的に使用される工具材料です。ハイス工具は安価で汎用加工に適しており、超硬工具は高価ですが耐摩耗性に優れ、高速加工に使用できます。
- 工具形状: 切削工具の形状も機械加工プロセスにおいて重要な役割を果たします。銅の機械加工では、切削抵抗を軽減し、加工硬化を防ぐために、鋭い切れ刃と正のすくい角を備えた工具を使用することをお勧めします。さらに、大きなフルートスペースを備えたツールは、より効果的に切りくずを排出するのに役立ち、切りくず詰まりのリスクを軽減します。
- ツールコーティング: 工具コーティングは切削工具の性能と寿命を大幅に向上させることができます。銅加工の場合、窒化チタン (TiN)、炭窒化チタン (TiCN)、窒化アルミニウムチタン (AlTiN) などのコーティングを使用すると、耐摩耗性が向上し、摩擦が軽減され、表面仕上げが向上し、工具寿命が長くなります。
切断パラメータ
切削速度、送り速度、切込み深さなどの切削パラメータは、加工プロセスと最終製品の品質に大きな影響を与えます。銅を CNC 加工する場合、最良の結果を得るためにこれらのパラメータを最適化することが重要です。
- 切断速度: 切削速度は、切削工具がワークに対して移動する速度です。銅の機械加工では、加工硬化を防ぎ、良好な表面仕上げを実現するために、切削速度を比較的高くする必要があります。ただし、切削速度は工具の材質、工具の形状、加工される銅の特定のグレードに基づいて調整する必要もあります。
- 送り速度: 送り速度は、切削工具に対してワークが移動する速度です。送り速度を高くすると、機械加工プロセスの生産性が向上しますが、切削抵抗や工具摩耗のリスクも増加する可能性があります。銅を加工する場合は、生産性と工具寿命のバランスをとるために、適度な送り速度を使用することをお勧めします。
- 切込み深さ: 切込み深さは、切削工具の各パスで除去される材料の厚さです。切込み深さを大きくすると、機械加工プロセスの生産性が向上しますが、切削抵抗が増加し、工具が破損するリスクも増加します。銅を加工する場合は、切削抵抗を軽減し、加工硬化を防ぐために、小さな切込み深さを使用することをお勧めします。
冷却と潤滑
銅の CNC 加工には冷却と潤滑が不可欠です。銅は熱伝導性に優れているため、切削ゾーンからワークピースや切削工具に熱を素早く伝達できます。これにより、切削工具が過熱して急速に摩耗する可能性があり、また、表面仕上げや寸法精度の低下につながる可能性があります。
- クーラントの種類: 銅の CNC 加工に使用できるクーラントには、水溶性クーラント、合成クーラント、油ベースのクーラントなど、いくつかの異なるタイプがあります。水溶性クーラントは、優れた冷却特性と潤滑特性、そして低コストのため、銅加工に最も一般的に使用されるタイプのクーラントです。
- クーラントの塗布: 効果的な冷却と潤滑を確保するには、クーラントを切削ゾーンに直接塗布する必要があります。これは、フラッド冷却システム、ミスト冷却システム、またはスルーツール冷却システムを使用して実行できます。スルーツールクーラントシステムは、高圧のクーラント流を工具の刃先に直接供給できるため、切削ゾーンにクーラントを供給する最も効果的な方法です。
- 潤滑: クーラントに加えて、潤滑剤を使用して、加工プロセス中の摩擦や摩耗を軽減することもできます。銅加工の場合、良好な潤滑を提供し、切りくずの溶着を防ぐために、高粘度の潤滑剤を使用することをお勧めします。
表面仕上げ
機械加工された銅部品の表面仕上げは、特に美観や機能性が重要な用途では重要な考慮事項です。銅を CNC 加工する場合、切削パラメータ、工具、冷却液など、表面仕上げに影響を与える可能性のある要因がいくつかあります。
- 切断パラメータ: 前述したように、切削速度、送り速度、切込み深さは仕上げ面に大きな影響を与えます。これらのパラメータを最適化することで、滑らかで均一な表面仕上げを実現できます。
- ツーリング: 工具の選択も表面仕上げに重要な役割を果たします。ポジティブすくい角と大きな溝スペースを備えた鋭利な切削工具を使用すると、切削抵抗が軽減され、加工硬化が防止され、より良い仕上げ面が得られます。
- クーラント: クーラントは、摩擦を低減し、切りくずの溶着を防止することで、表面仕上げにも影響を与える可能性があります。高品質のクーラントを使用し、切削ゾーンに直接塗布すると、より良い表面仕上げを実現できます。
品質管理
品質管理は、特に銅などの高価な材料を扱う場合、CNC 加工プロセスの重要な部分です。機械加工された銅部品の品質を確保するには、製造プロセスのあらゆる段階での検査とテストを含む包括的な品質管理システムを導入することが重要です。
- 検査: 検査は、原材料が要求仕様を満たしていることを確認するために、加工プロセスの開始時に実行する必要があります。機械加工プロセス中には、部品の品質を監視し、欠陥や問題を早期に検出するために、工程内検査を実行する必要があります。機械加工プロセスが完了したら、完成した部品が要求仕様を満たしていることを確認するために最終検査を実行する必要があります。
- テスト: 検査に加えて、機械加工された銅部品の機械的特性と機能を検証するためのテストも実行できます。これには、硬度試験、引張試験、導電率試験などが含まれます。
結論
銅の CNC 金属加工では、材料の選択、工具、切断パラメータ、冷却と潤滑、表面仕上げ、品質管理など、いくつかの要素を慎重に考慮する必要があります。これらの要素を理解し、適切な戦略を実装することで、高品質の結果を達成し、アプリケーションの特定の要件を満たすことができます。
CNC 金属加工の大手サプライヤーとして、当社は高品質の銅加工サービスを提供する専門知識と経験を持っています。当社では最新の CNC 加工技術と設備を使用しており、最高の結果を提供することに専念する熟練した経験豊富な機械工のチームを擁しています。当社の CNC 加工サービスにご興味がある場合、または銅の CNC 加工についてご質問がある場合は、要件について話し合い、見積もりを依頼するためにお問い合わせください。
参考文献
- ASM ハンドブック、第 16 巻: 機械加工、ASM インターナショナル
- 機械加工データ ハンドブック、第 4 版、Metcut Research Associates
- CNC 加工ハンドブック、第 2 版、製造技術者協会
