ちょっと、そこ！ CNC 金属加工ビジネスのサプライヤーとして、私はこの CNC 金属加工全体がどのように機能するかについてよく質問されます。そこで、分かりやすく解説してみようと思いました。
まず最初に、CNC が実際に何を表すのかについて話しましょう。コンピュータ数値制御という意味です。簡単に言うと、コンピュータを使って工作機械を制御する技術です。人間のオペレーターが機械のあらゆる動作を手動で制御する代わりに、コンピューター プログラムが機械に何をすべきかを正確に指示します。これにより、従来の機械加工方法と比較して、はるかに高い精度と再現性が得られます。
ここで、プロセスがどのように展開するかについて、核心を見ていきましょう。
1. 部品の設計
CNC 金属加工の最初のステップは、作成する部品の設計を作成することです。これは通常、コンピュータ支援設計 (CAD) ソフトウェアを使用して行われます。設計者は、CAD を使用して部品の 3D モデルを作成できます。このソフトウェアでは、パーツのすべての寸法、形状、機能を指定できます。たとえば、カスタム形状の金属ブラケットを作成する場合は、その長さ、幅、高さ、曲げの角度、穴のサイズを定義します。
2. 設計を CNC コードに変換する
CAD 設計の準備ができたら、CNC マシンが理解できる言語に翻訳する必要があります。ここで、コンピュータ支援製造 (CAM) ソフトウェアが登場します。CAM ソフトウェアは CAD から 3D モデルを取得し、G コードと呼ばれる一連の命令を生成します。 G コードは CNC マシンのレシピのようなものです。これは、機械に、どのように移動するか、どの速度で、どのような操作 (切断、穴あけ、フライス加工など) を実行するかを指示します。
3. 適切な材料の選択
CNC 加工では、適切な金属を選択することが重要です。金属が異なれば特性も異なり、これらの特性は加工プロセスの進行に影響を与えます。 CNC 加工で使用される一般的な金属には、ステンレス鋼、ニッケルベースの合金、真鍮、銅などがあります。
CNC機械加工ステンレス鋼耐食性と強度の点で人気のオプションです。厨房機器から航空宇宙部品に至るまで、幅広い用途で使用されています。
ニッケルベース合金の CNC 加工高温および高ストレス環境に最適です。これらの合金は極端な条件に耐えることができるため、航空機エンジンや発電装置に最適です。

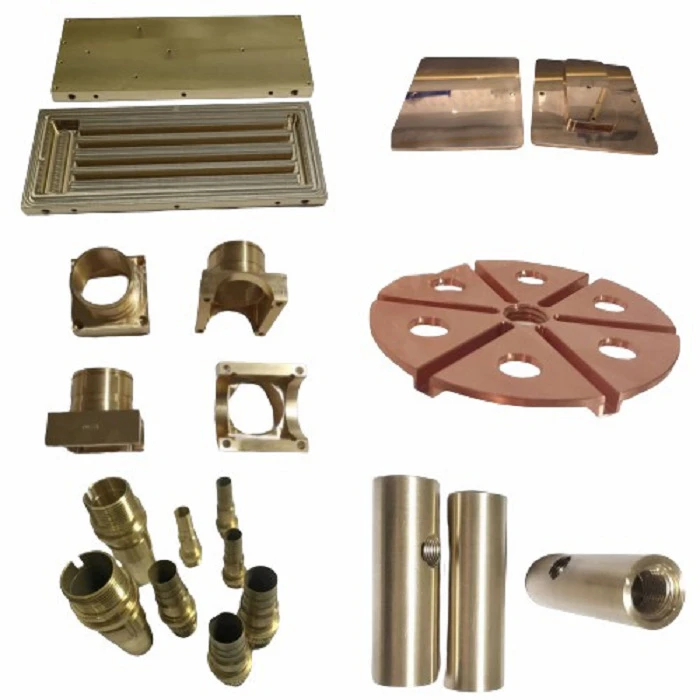

真鍮と銅のCNC加工も一般的です。真鍮は加工が容易で、電気伝導性と熱伝導性に優れています。一方、銅は優れた伝導性で知られています。電気部品や配管器具によく使用されます。
4. CNC マシンのセットアップ
加工を開始する前に、CNC マシンを適切にセットアップする必要があります。これには、いくつかの重要な手順が含まれます。まず、選択した金属ワークを機械のワークテーブルにしっかりと取り付けます。加工中にワークが動かないよう、クランプやバイスなどの治具を使用してワークをしっかりと固定します。
次に、適切な切削工具を機械に取り付けます。これらの工具は、実行する必要がある操作に応じて、エンドミル、ドリル、または旋盤工具になります。また、工具の開始位置と機械上のゼロ点を設定する必要があります。これは、すべての動きの基準点がどこにあるかをマシンに伝えるようなものです。
5. 部品の機械加工
マシンのセットアップが完了したら、魔法を起こしましょう。 G コードを CNC マシンの制御システムにロードします。コンピューターはGコードを読み取り、機械の動きを制御し始めます。
機械は複数の軸 (部品の複雑さに応じて、通常は 3 軸、4 軸、さらには 5 軸) に沿って切削工具を動かします。工具が金属に切り込むと、材料の小さな破片が取り除かれ、ワークピースが徐々に希望の部品に成形されます。たとえば、金属のブロックをフライス加工して複雑なギアを作成する場合、機械はエンドミルを正確なパターンで動かし、ギアの歯やその他の部分を切り出します。
加工プロセス中、いくつかのことを監視する必要があります。切断速度は本当に重要です。速度が速すぎると、工具がすぐに摩耗したり、破損したりする可能性があります。遅すぎると、加工プロセスに必要以上に時間がかかります。工具に対してワークピースがどのくらい速く移動するかという送り速度も制御する必要があります。そしてもちろん、冷却剤が適切に流れていることを確認する必要があります。クーラントは切削中の熱と摩擦を軽減するのに役立ち、切削工具の寿命を延ばし、部品の表面仕上げを改善します。
6. 品質管理
加工が完了した後、部品をそのまま出荷するわけではありません。品質管理はプロセスの大きな部分を占めます。さまざまな測定ツールを使用して、元の CAD 設計と照らし合わせて部品の寸法を確認します。部品が指定された公差内にあることを確認するために、ノギス、マイクロメーター、三次元測定機 (CMM) などのツールが使用されます。差異がある場合は、調整を行って部品を再機械加工する必要がある場合があります。
7. 仕上げと検査
部品が寸法チェックに合格すると、いくつかの仕上げ操作を実行する場合があります。これには、機械加工プロセスで残った鋭いエッジや粗い部分を除去するバリ取りが含まれる場合があります。外観を改善し、摩擦を軽減するために部品を研磨することもあります。
最後に、部品がすべての要件を満たしていることを確認するために最終検査が行われます。これには、目視検査、非破壊検査、またはその他の品質保証手順が含まれる場合があります。
これがCNC金属加工の基本的なプロセスです。これは複雑ですが、信じられないほど正確かつ効率的に金属部品を製造する方法です。単一のプロトタイプが必要な場合でも、大規模な生産が必要な場合でも、CNC 機械加工では常に高品質の部品を提供できます。
ステンレス鋼、ニッケルベースの合金、真鍮、銅などの CNC 機械加工金属部品の市場にお困りの場合は、当社がお手伝いいたします。私たちはあなたのプロジェクトを処理するための専門知識と設備を備えています。遠慮せずに連絡して、具体的なニーズについて会話を始めてください。高品質の部品を手に入れるために、お客様と同じように、私たちもお客様と協力できることに興奮しています。
参考文献
- スミス、J. (2020)。 CNC 加工ハンドブック。出版社名。
- ジョンソン、A. (2019)。製造業におけるCAD/CAMの基礎。製造プレス。
