最新の精密機械製造の分野では、CNC プログラミングの基本的な位置決め基準としてのセンター穴は、常にワークピースのクランプ戦略における重要なリンクとなっています。現在の GB/T145 規格は 5 軸リンケージ マシニング センターの普及に伴い数十年にわたって使用されてきましたが、CNC テクノロジーとの連携最適化については依然として詳細に議論する価値があります。-
CNC加工におけるセンター穴の3つの核となる機能
1 つ目は位置決めです。両端の中心穴を通して統一されたしっかりとした中心線を確立します。これにより、後で他のフィーチャーを処理し、精度を維持することができます。
2 つ目は、クランプを容易にし、ワークの重量と切削力に耐えることです。
3 つ目は、中央のネジ穴を介して他の部品を接続するか、持ち上げを容易にすることです。

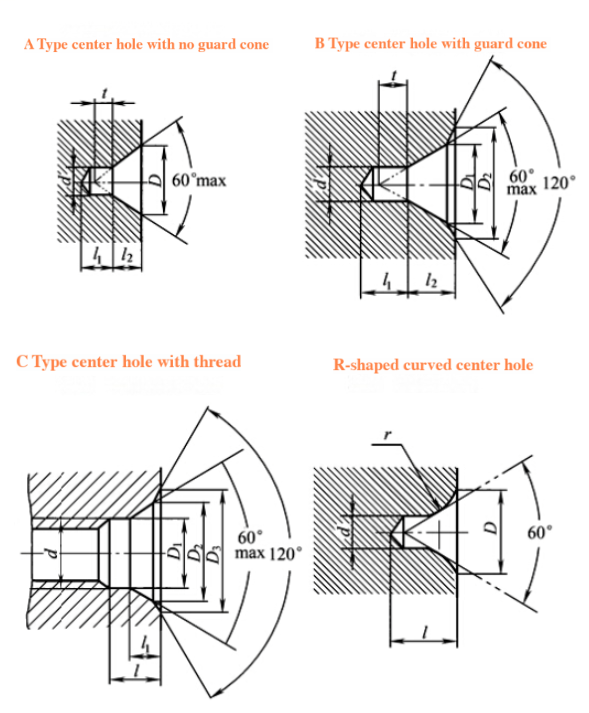

次に、一般的なセンター穴のタイプを見てみましょう。 GB/T145 規格では、A、B、C、R の 4 つのタイプが規定されています。それらを次の図に示します。
主流のセンター穴タイプと CNC プロセスの互換性
CNC分野におけるドイツ規格DIN332センター穴の特別な応用
ドイツの工作機械ユーザーは特別な注意を払う必要があります。DIN332-C タイプは 60 度のメイン コーン角 + 30 度の補助コーン角設計を採用しており、Hardinge CNC 旋盤の HSK チャック システムに完全に適合します。 D タイプのネジ穴は、モジュラー治具の迅速な切り替えをサポートしており、自動車用ディファレンシャル ハウジングなどの柔軟な生産ライン要件に特に適しています。
CNC プロセスパラメータ決定マトリックス
センター穴の仕様を選択する場合は、総合的な評価が必要です。
軸端の最小径とツールホルダーの干渉面積の計算
ワーク品質による遠心力補正（式：F=mω²r）
切削力シミュレーション解析（Mastercam切削力モジュール推奨）
複数のプロセスにおける累積エラーのベンチマーク均一性
たとえば、風力発電用スピンドル（材質 34CrNiMo6）を加工する場合、PVD コーティングされた超硬チップを備えた B- タイプのセンター穴を使用し、荒旋削段階では一定線速度切削 (Vc=180m/min) を使用し、精密加工中の鏡面旋削には CBN 工具に切り替えることが好ましいです。
フロンティアテクノロジーの統合
現在のインテリジェント CNC システムは次のことを達成しています。
目視検査により中心穴の摩耗を自動補正（CCD精度±2μm）
デジタルツインに基づく型締変形の予測
チタン合金部品加工時の中心穴の液体窒素冷却プロセス
これらのイノベーションは、従来の標準と CNC 加工を深く統合し、精密製造における画期的な進歩を促進し続けます。(文章出典:iMechanics機械)
