薄肉エンジンリングの熱膨張制御-: 大径部品の熱管理-

エンジン ケーシング、大型コネクタ リング、その他の重要な航空宇宙部品などの薄肉リングは、多くの場合、薄肉ですが直径が大きく製造されます。これらの部品は軽量でコスト効率に優れていますが、{2}}加工には大きな課題があります。壁が薄いため、特に穴などの高精度の内部構造が関与する場合、加工中の熱歪みの影響を非常に受けやすくなります。{4}}

挑戦

大径で薄肉のコンポーネントを加工する場合、主な課題はその管理です。熱膨張切断工程中。ツールが素材と相互作用するにつれて、局所的な発熱につながる非線形熱変形部品が反ったり歪んだりする原因となります。この歪みは、わずかなずれでも部品の完全性を損なう可能性があるため、内部ボアやその他の精密な形状を加工する場合に特に問題となります。

温度変動ジオメトリに影響を与え、重要なフィーチャーの位置ずれにつながります。

熱歪みそのため、大型で複雑な部品の厳しい公差を達成することが困難になります。

制御不能な熱寸法精度が悪いため、スクラップまたは再加工が発生します。

当社のソリューションアプローチ

これらの課題に対処するために、Bishen Precision は以下を組み合わせた統合熱制御戦略を開発しました。高度な冷却技術, リアルタイムの温度監視-、 そしてレーザープロファイリングシステム:

リアルタイムの温度制御-
私たちは雇用します赤外線温度センサーCNC 加工プロセスに統合され、工具とワークピースの温度を継続的に監視します。これにより、切断パラメータを調整して安定した熱環境を維持することができます。

セグメント化された冷却プロセス
連続的な冷却液の流れの代わりに、セグメント化された冷却戦略加工段階と同期して冷却液を段階的に適用します。これにより、熱衝撃が防止され、材料が不均一に膨張するリスクが最小限に抑えられます。

リアルタイムモニタリングのためのレーザープロファイリング-
精度を維持するために、レーザープロファイリングシステム加工中の部品の表面と内部の特徴を測定します。このシステムは、熱膨張によって生じる寸法変化に関するフィードバックを提供し、ツールパスのリアルタイムの補正と調整を可能にします。-

-加工後の緩和
機械加工後、部品は制御された環境に保持され、材料が緩和され、仕上げ前に内部応力が安定します。これにより、寸法安定性が確保され、最終精度が向上します。

結果

適用例: エンジンマウンティングリング

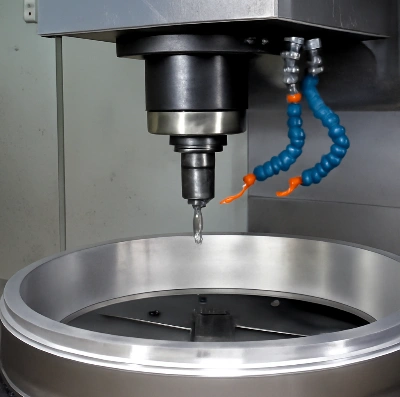

最近のプロジェクトでは、大規模な機械加工を任されました。アルミニウム合金エンジンマウントリング肉厚は5mm、外径は500mmです。このコンポーネントは、嵌合部品と適切に嵌合するために内部ボアに高い精度を必要としました。

正確な熱管理戦略がなければ、切断中の温度による歪みにより最大 0.03 mm の穴の位置ずれが発生し、高いスクラップ率につながりました。{0}私たちの実装により、多相冷却システム-そしてレーザープロファイリング、ボア偏差を 0.005 mm 未満に削減し、部品の性能を向上させ、無駄を削減しました。

結論

薄肉で大径の部品を精密に加工するには、細心の注意を払った熱制御が必要です。{0}を通してリアルタイムの温度管理-, セグメント化された冷却、 そしてレーザー-ガイドによる補正熱膨張の問題を解決し、重要な航空宇宙および自動車部品の高精度かつ欠陥のない生産を保証します。{0}{0}{1}

大径{0}}薄肉-加工で課題に直面している場合は、今すぐご連絡ください当社の高度な熱制御プロセスがどのように生産効率と部品の品質を向上させることができるかをご覧ください。
