引用
5G 通信と高出力レーザー センシング技術が急成長している現在、石英ガラス光ファイバー母材の深穴加工精度が光信号伝送の効率と機器の寿命に直接影響します。深さ-と-の比率が 30:1 を超える微細{3}}穴加工やミクロン-レベルの表面仕上げ制御などの業界の課題に直面し、従来のプロセスの限界がますます顕著になってきています。材料の脆さ、切りくず除去の障害、複数の穴の位置精度制御などのボトルネックを突破するにはどうすればよいでしょうか?{10}}次の事例は、特殊光ファイバー産業における重要な技術的飛躍を明らかにしています。
背景：石英ガラスの深穴加工の課題

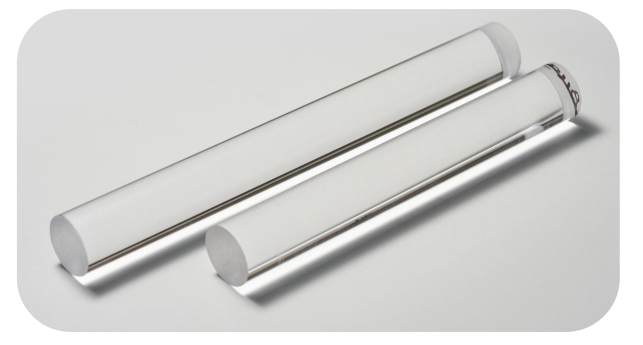

ヨーロッパとアメリカの特殊な光ファイバー メーカーは、光ファイバー信号伝送のコア コンポーネント用の石英ガラス プリフォームのバッチを処理する必要があります。製品仕様は直径30mm、長さ250mmのシリンダーです。直径 7.8 mm、深さ 250 mm の 2 つの貫通穴を内部に加工する必要があります (深さ対直径の比は 32:1)。穴壁粗さの要件はSa＜0.8μm、2つの穴の平行度誤差は0.02mm以内でなければなりません。このような高精度の深穴は、光ファイバー伝送の効率と信頼性に直接影響しますが、従来の加工技術ではニーズを満たすことが困難です。
業界の問題点と処理の難しさ
石英ガラスは、その高い硬度と低い熱膨張係数により、特殊光ファイバー産業の主要な素材となっていますが、その深穴加工には次の 3 つの大きなボトルネックがあります。
表面品質の欠陥: 従来の穴あけ加工では、穴壁の粗さが標準 (Sa＞0.8μm) を超え、マイクロクラックが発生しやすくなります。
深穴加工の安定性が不十分: 深さ-と-の直径の比が 30:1 を超えると、切りくずの除去が困難になり、工具の破損や最大 50% のスクラップ率が発生します。
Porous precision out of control: The parallelism of the two holes is affected by the rigidity and thermal deformation of the machine tool, and the measured error is generally >0.03mm。
革新的なソリューション: 超音波プロセスと動的制御
上記の問題に対応するため、業界大手企業は、超音波環境に配慮した効率的な穴あけおよびフライス加工技術を精密加工システムと組み合わせて使用しています。{0}
「超音波振動支援切断」: 20-40kHz の高周波振動により切断力を軽減し、エッジの崩れや表面損傷を軽減し、穴壁の一貫性を向上させます。
「センター水高圧冷却」: クーラントの流れ方向と圧力 (5～8MPa) を最適化して、深穴の切りくず除去効率を確保し、工具の破損を回避します。
「多軸動的補償」: リアルタイム監視データに基づいて送り速度と軌道を調整し、熱変形誤差を ±1μm 以内に制御します。-

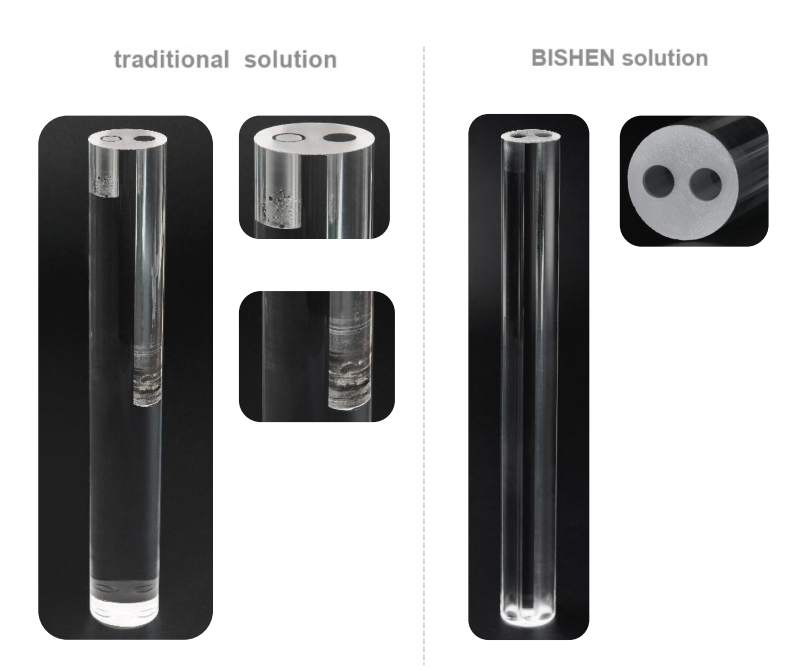

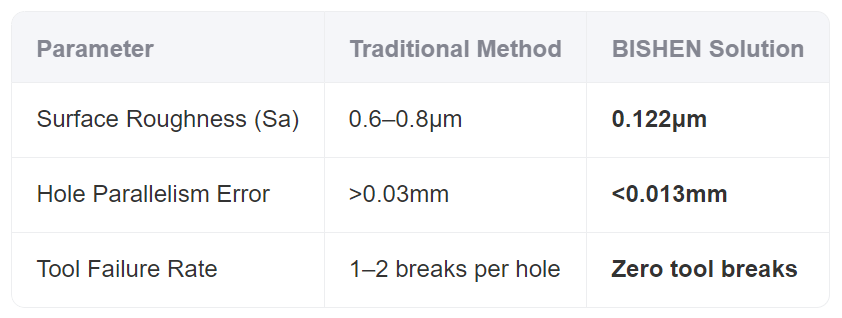

加工効果の比較
測定データによると、新しいソリューションにより加工効率が 200% 向上し、単価が 35% 削減され、合格率が 48% から 97% に上昇します。
技術応用の展望
5G 通信やレーザー センシングなどの高成長分野では、石英ガラス精密部品の需要が年平均 12% 増加しています。{0}超音波深穴加工技術は、その高精度、低損傷、強力な安定性により、特殊光ファイバー、半導体パッケージングなどの業界でベンチマークプロセスとなりつつあります。
BISHENについて
ビシェンは、超硬材料加工ソリューションの世界有数のプロバイダです。-高精度製造技術の研究開発に重点を置いており、サービス分野は光ファイバー通信、航空宇宙、医療機器をカバーしています。- BISHEN は、超音波処理や低侵襲のナノレーザーなどのコア技術を利用して、30 か国以上の顧客にカスタマイズされたソリューションを提供し、「欠陥ゼロ」の目標に向けた精密製造を推進してきました。
結論: 精密な深穴加工が石英ガラス部品の性能を飛躍的に向上させる鍵となります。技術革新とプロセスの反復を通じて、業界は、より高効率かつ低コストの材料に対する最先端技術の極端な要件を満たしています。-
